Электроды для аргонусиленной коагуляции и хирургии

Назначение

Высокочастотные электроды для аргонусиленной коагуляции предназначены для передачи и приложения высокочастотной энергии, подаваемой пациенту от высокочастотного электрохирургического аппарата с модулем подачи аргона.

Инструменты обеспечивают монополярный метод подачи высокочастотного тока с возможностью обдува электрода газом аргоном для формирования направленного разряда в среде аргона, резания и коагуляции.

Принцип работы

При обдуве активного монополярного электрода аргоном от электрода к телу пациента возникает направленный разряд в среде аргона – факел аргоновой плазмы. Высокочастотный ток проходит от активного электрода через факел, через тело пациента на нейтральный электрод. Разогрев и коагуляция ткани происходит без прямого контакта с активным электродом.

Типы электродов

Монополярные инструменты выпускаются с различными типами рабочих частей:

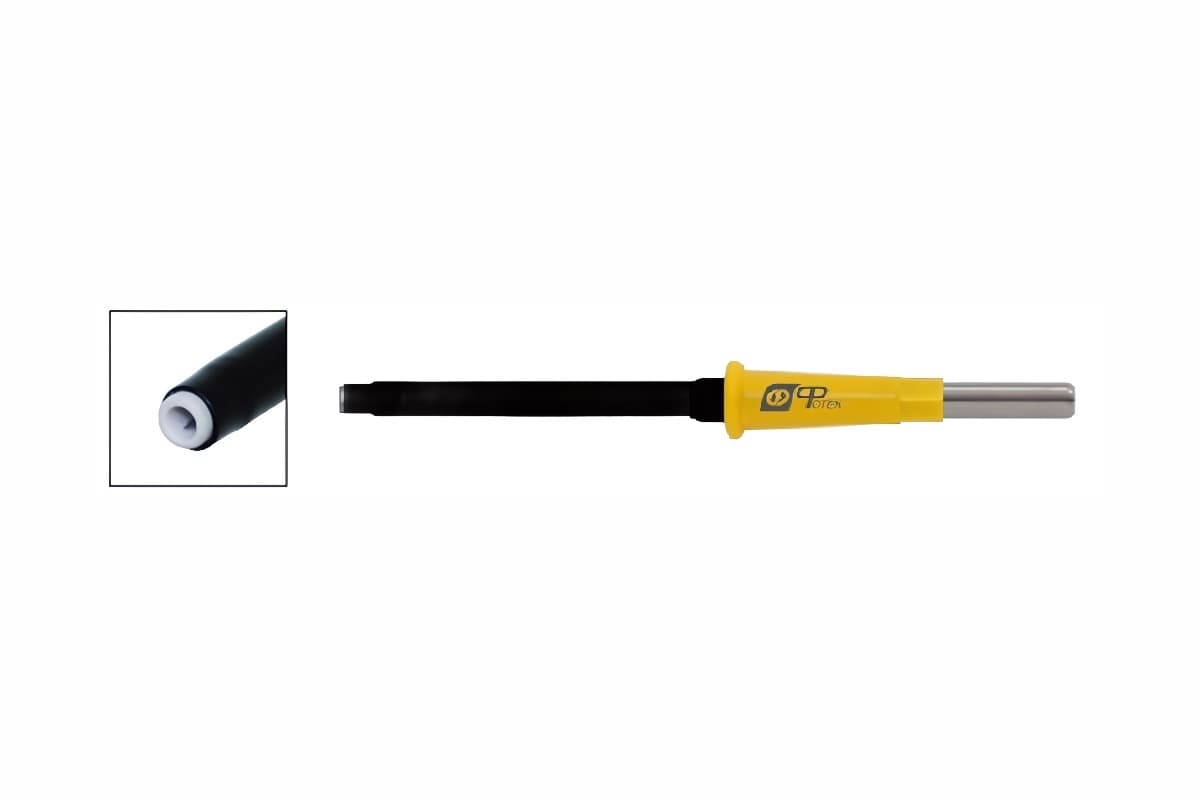

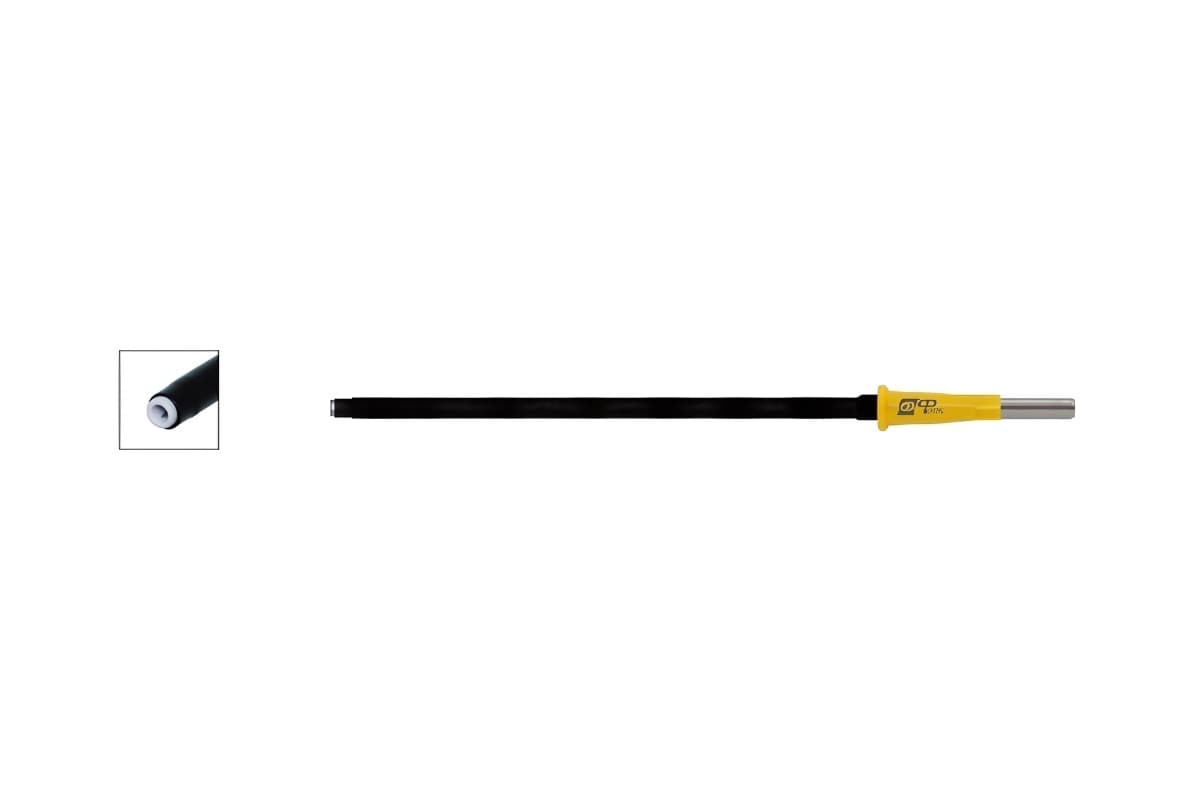

• сопло с прямым (аксиальным) направлением потока газа
• сопло с боковым (латеральным) направлением потока газа

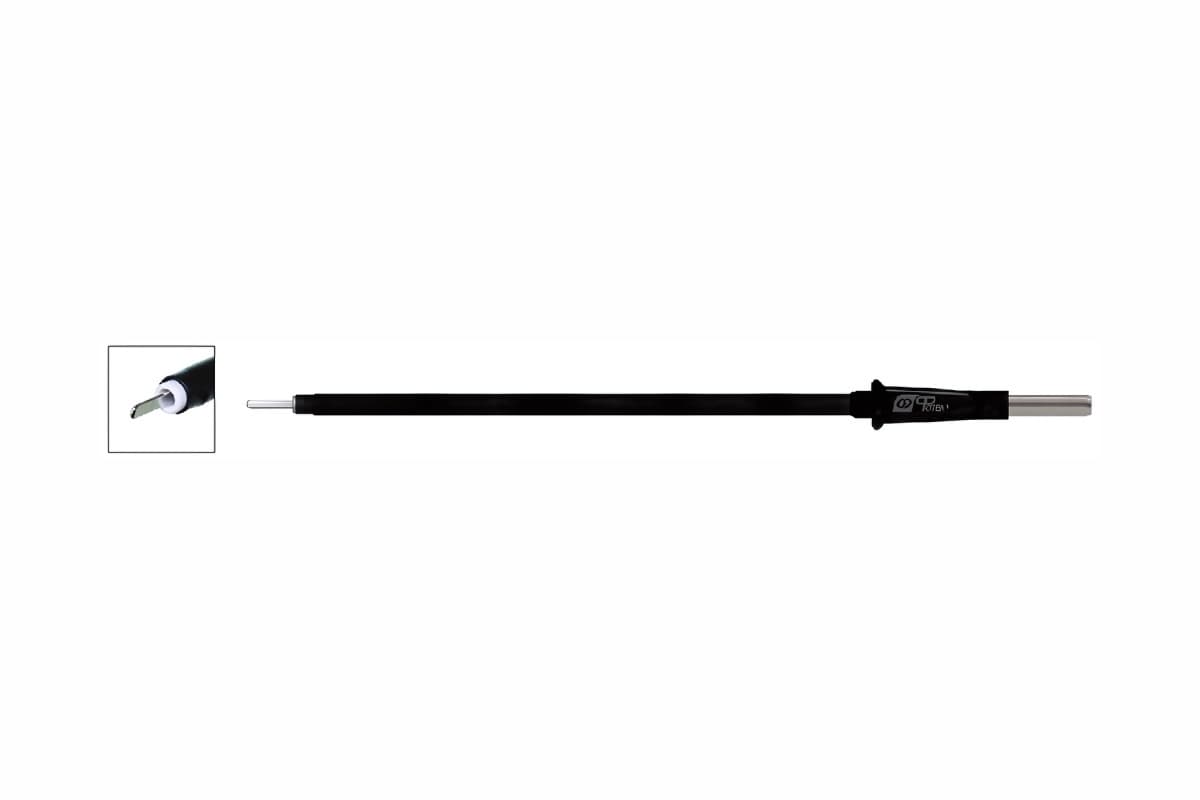

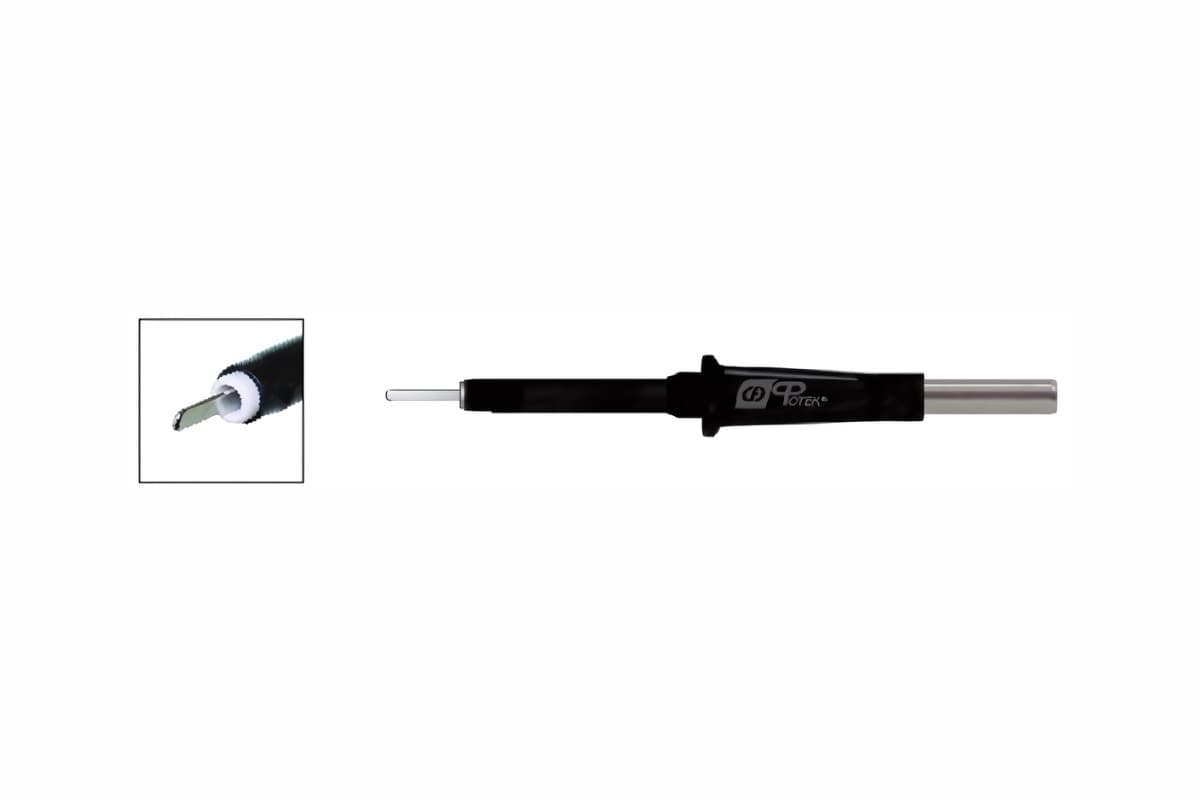

• нож (ланцет, лопатка, шпатель)
• игла

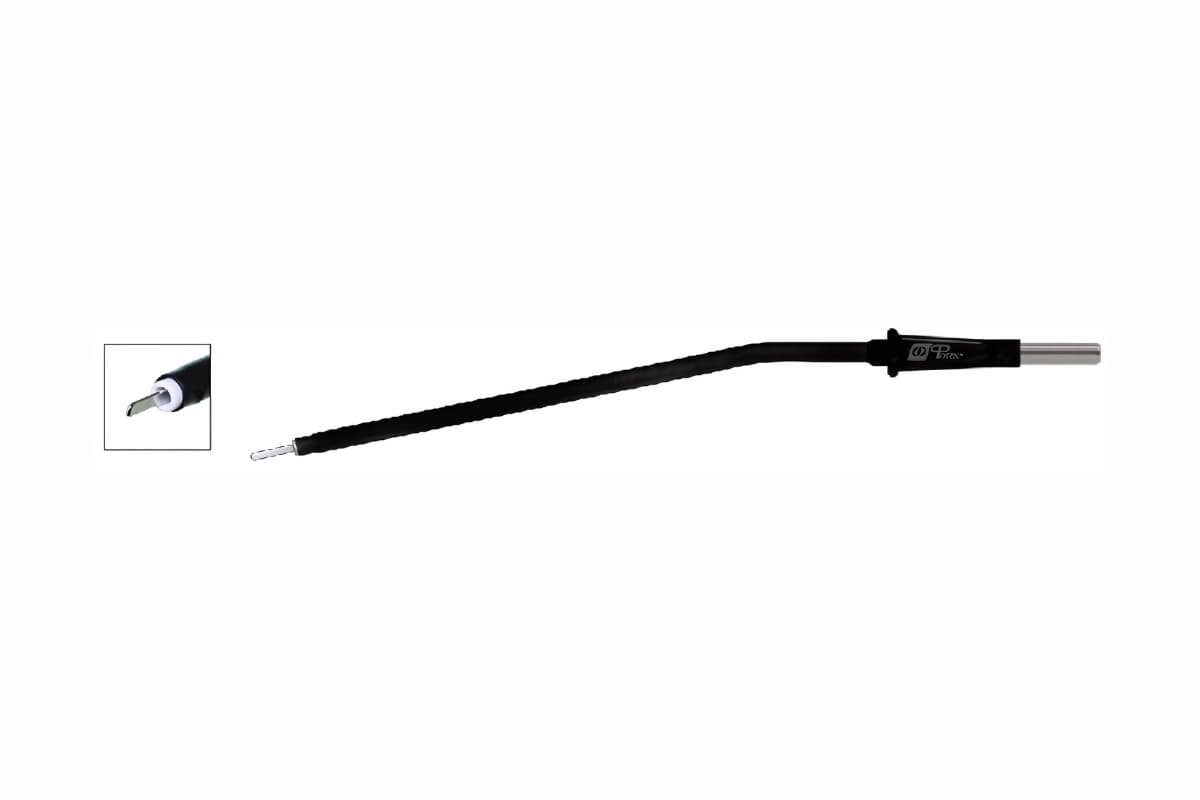

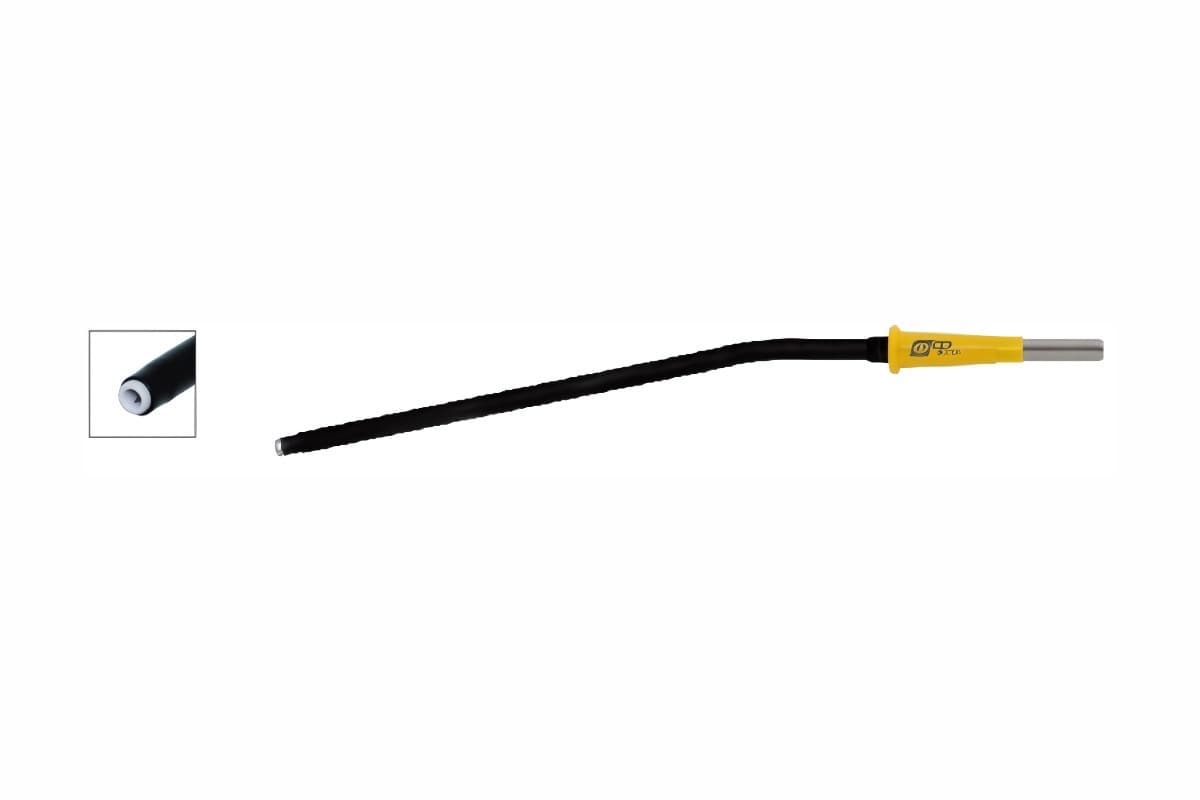

Инструменты производятся в прямом и изогнутом исполнении.

Конструкция

Электрод представляет собой металлическую газоведущую трубку с наружной изоляцией. С одной стороны закреплен соединитель-штуцер для подключения к кабелю с газоведущей трубкой ВЧ аппарата, с другой стороны – рабочая часть. Конструкция неразборная.

Рабочая часть представляет собой электрод, установленный в просвет керамического наконечника выходной части трубки. Электрод может быть иглой, не выступающей из наконечника, или выступающим ножом или иглой.

У электродов, формирующих прямой факел, наконечник имеет отверстие, расположенное прямо (аксиально). У электродов с боковым факелом наконечник имеет отверстие, расположенное сбоку (латерально).

Области применения

Монополярные электроды производятся для различных видов хирургических вмешательств:

• открытая хирургия – прямые и изогнутые инструменты

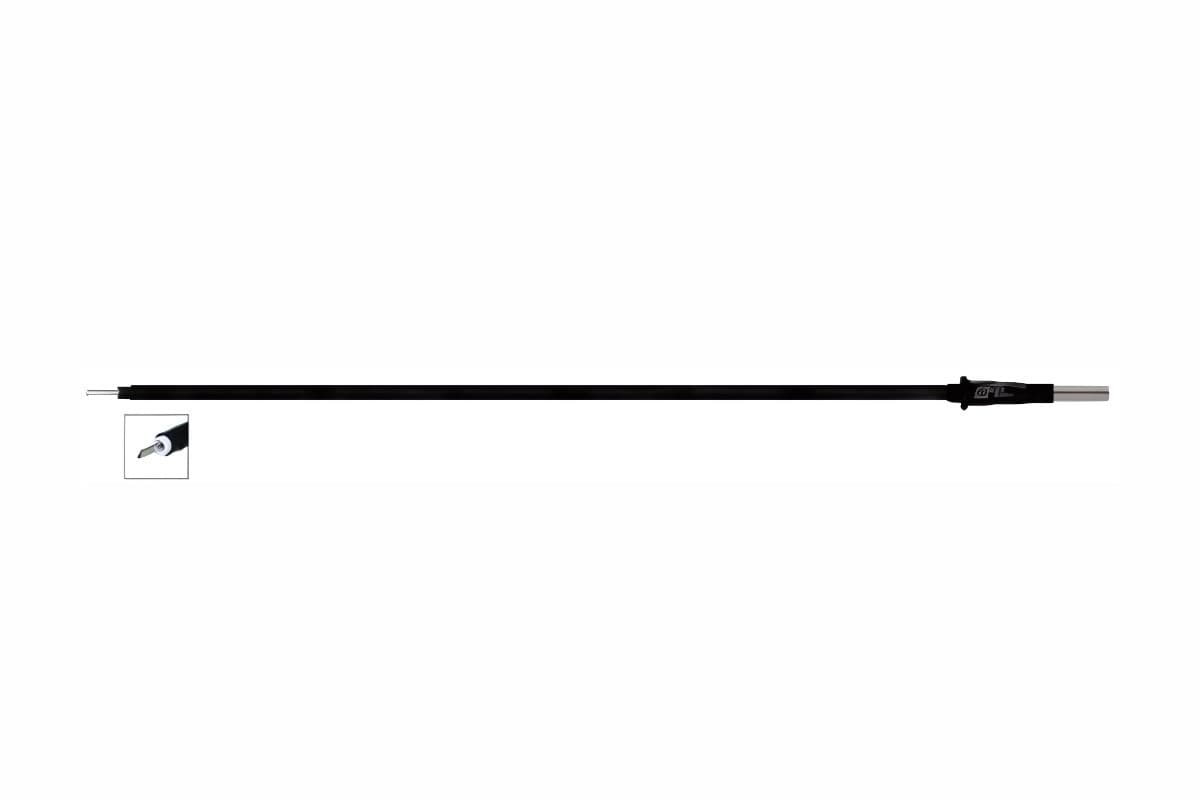

• лапароскопическая хирургия – жесткие инструменты
• эндоскопическая хирургия – жесткие и гибкие зонды

Технические параметры

Номинальное напряжение составляет 4000 В. Диаметр соединителей для открытой и лапароскопической хирургии – 4±0,06 мм. Эндоскопические инструменты совместимы со специализированными держателями.

Особенности эксплуатации

При работе инструментами для бесконтактной работы факелом запрещается работать без подачи аргона и контактным способом. При работе зондами запрещается работать без подачи аргона и в режущих режимах.
